モデル番号: SPS100B17G3R8
支払いと送料の条件
コンフィギュレーション: |
3段階インバーター |
現在-コレクター（（最高） IC）: |
200A |
現在-コレクターの締切り（最高）: |
1mA |
ゲート充満: |
100nC |
入力タイプ: |
スタンダード |
マウントタイプ: |
シャーシマウント |
動作温度: |
-40°C ~ 150°C |
パッケージ/ケース: |
34mm モジュール |
パッケージの種類: |
モジュール |
パワー - マックス: |
1.2KW |
逆回復時間 (trr): |
100ns |
転換エネルギー: |
1.2mJ |
電圧-コレクターのエミッターの故障（最高）: |
600V |
電圧 - コレクターエミッター飽和度 (最大): |
1.8V |
コンフィギュレーション: |
3段階インバーター |
現在-コレクター（（最高） IC）: |
200A |
現在-コレクターの締切り（最高）: |
1mA |
ゲート充満: |
100nC |
入力タイプ: |
スタンダード |
マウントタイプ: |
シャーシマウント |
動作温度: |
-40°C ~ 150°C |
パッケージ/ケース: |
34mm モジュール |
パッケージの種類: |
モジュール |
パワー - マックス: |
1.2KW |
逆回復時間 (trr): |
100ns |
転換エネルギー: |
1.2mJ |
電圧-コレクターのエミッターの故障（最高）: |
600V |
電圧 - コレクターエミッター飽和度 (最大): |
1.8V |
固体パワーDS-SPS100B17G3R8-S04010015 V10

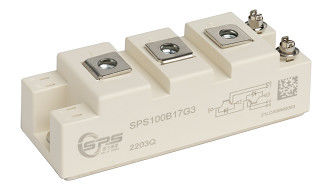

1700V 100A IGBT 半分 橋 モジュール
1700V 100A IGBT
特徴:
□ 1700V トレンチ+フィールドストップ技術
□ フリーホイール ダイオード 速くて柔らかい リバース 回復
□ VCE (sat)陽性温度係数を持つ
□ 切り替え 損失 が 少なく
典型的な 応用:
□ モーター/サーボ ドライブ
□ 高 電力 変換 器
□ UPS
□ 光電池
パッケージ
| ポイント | シンボル | 条件 | 価値観 | ユニット | |||
|
隔離試験電圧 |
VISOL | RMS,f = 50 Hz,t = 1 分 |
4.0 |
kV |
|||
|
モジュールベースプレートの材料 |
クー |
||||||
|
内隔 |
(クラス1,IEC 61140) 基本隔熱 (1級,IEC 61140) |
アール2オー3 |
|||||
|
クリープ距離 |
クリープ | 熱シンクへの端末 | 17.0 |
mm |
|||
| クリープ | 端から端へ | 20.0 | |||||
|
免許 |
dクリア | 熱シンクへの端末 | 17.0 |
mm |
|||
| dクリア | 端から端へ | 9.5 | |||||
|
比較追跡指数 |
CTI |
>200 |
|||||
| ポイント | シンボル | 条件 | 価値観 | ユニット | |||
| ミン | タイプする | マックス | |||||
|
流れる誘導モジュール |
LsCE |
20 |
nH |
||||
|
モジュールのリード抵抗,端子 - チップ |
RCC+EE | TC について=25°C |
0.65 |
mΩ |
|||
|
保存温度 |
Tstg |
-40歳 |
125 |
°C | |||
|
モジュールのマウント用のマウントトルク |
M6 |
3.0 |
5.0 |
Nm |
|||
|
ターミナル接続トーク |
M5 |
2.5 |
5.0 |
Nm |
|||
|
体重 |
G |
160 |
g |
||||
IGBT
| ポイント | シンボル | 条件 | 価値観 | ユニット | |
|
コレクター・エミッター 電圧 |
VCES | Tvj=25°C |
1700 |
V |
|
|
ゲート・エミッター最大電圧 |
VGES |
±20 |
V |
||
|
ゲート・エミッター・トランジション・電圧 |
VGES | tp≤10μs,D=001 |
±30 |
V |
|
|
連続DCコレクター電流 |
私はC について | TC について=25°C | 180 |
A について |
|
| TC について=100°C | 100 | ||||
|
パルスのコレクター電流,tpはTで制限されるjmax |
ICパルス |
200 |
A について |
||
|
電力消耗 |
Ptot |
535 |
W |
||
特徴 価値観
| ポイント | シンボル | 条件 | 価値観 | ユニット | |||
| ミン | タイプする | マックス | |||||
|
コレクター・エミッター 飽和電圧 |
VCE (衛星) | 私はC について=100A,V遺伝子組み換え=15V | Tvj=25°C | 1.65 | 1.95 |
V |
|
| Tvj=125°C | 1.90 | ||||||
| Tvj=150°C | 1.92 | ||||||
|
ゲートスロージングル電圧 |
VGE (th) | VCE=V遺伝子組み換え私はC について=4mA |
5.0 |
5.8 |
6.5 |
V |
|
|
コレクター・エミッター切断電流 |
ICES | VCE=1700V,V遺伝子組み換え=0V | Tvj=25°C | 100 | μA | ||
| Tvj=150°C | 5 | mA | |||||
|
ゲート・エミッター・リーキャージ・電流 |
IGES | VCE=0V,V遺伝子組み換え=±20V,Tvj=25°C | -200ドル | 200 | nA | ||
|
ゲートチャージ |
Q についてG | VCE=900V,IC について=75A,V遺伝子組み換え=±15V | 0.6 | μC | |||
|
入力容量 |
シエス | VCE=25V,V遺伝子組み換え=0V,f =100kHz | 9.00 |
nF |
|||
|
出力容量 |
コース | 0.58 | |||||
|
リバース 転送 容量 |
クレス | 0.14 | |||||
|
内部ゲート抵抗 |
RGint | Tvj=25°C | 9 | オー | |||
|
起動遅延時間,インダクション負荷 |
起動しました | VCC=900V,IC について=100A RG=5.1Ω,V遺伝子組み換え=±15V | Tvj=25°C | 194 | ns | ||
| Tvj=125°C | 218 | ns | |||||
| Tvj=150°C | 222 | ns | |||||
|
上昇時間,インダクション負荷 |
tr | Tvj=25°C | 48 | ns | |||
| Tvj=125°C | 60 | ns | |||||
| Tvj=150°C | 66 | ns | |||||
|
シャットオフの遅延時間,インダクション負荷 |
停止する | VCC=900V,IC について=100A RG=5.1Ω,V遺伝子組み換え=±15V | Tvj=25°C | 322 | ns | ||
| Tvj=125°C | 494 | ns | |||||
| Tvj=150°C | 518 | ns | |||||
|
落ちる時間,インダクション負荷 |
tf | Tvj=25°C | 500 | ns | |||
| Tvj=125°C | 676 | ns | |||||
| Tvj=150°C | 740 | ns | |||||
|
パルス毎のオンエネルギー損失 |
エオン | VCC=900V,IC について=100A RG=5.1Ω,V遺伝子組み換え=±15V | Tvj=25°C | 20.1 | mJ | ||
| Tvj=125°C | 33.4 | mJ | |||||
| Tvj=150°C | 36.8 | mJ | |||||
|
パルス毎のエネルギー損失をオフにする |
エーオフ | Tvj=25°C | 20.7 | mJ | |||
| Tvj=125°C | 30.6 | mJ | |||||
| Tvj=150°C | 32.8 | mJ | |||||
|
SCデータ |
ISC | V遺伝子組み換え≤15V,VCC=900V | tp≤10μs Tvj=150°C |
360 |
A について |
||
|
IGBT熱抵抗,接続ケース |
RthJC | 0.28 | K / W | ||||
|
動作温度 |
TJop | -40歳 | 175 | °C | |||
ダイオード
| ポイント | シンボル | 条件 | 価値観 | ユニット | |
|
繰り返しの逆電圧 |
VRRM | Tvj=25°C |
1700 |
V |
|
|
連続DC前向き電流 |
私はF について | TC について=25°C | 140 |
A について |
|
| TC について=100°C | 100 | ||||
|
ダイオードパルス電流,tpはTで制限されるJmax |
IFパルス | 200 | |||
特徴 価値観
| ポイント | シンボル | 条件 | 価値観 | ユニット | |||
| ミン | タイプする | マックス | |||||
|
前向きの電圧 |
VF について | 私はF について=100A,V遺伝子組み換え=0V | Tvj=25°C | 2.00 | 2.40 |
V |
|
| Tvj=125°C | 2.15 | ||||||
| Tvj=150°C | 2.20 | ||||||
|
逆回復時間 |
trr |
私はF について=100A dIF について/dt=-2100A/μs (T)vj=150°C) VR=900V V遺伝子組み換え=15V |
Tvj=25°C | 120 |
ns |
||
| Tvj=125°C | 180 | ||||||
| Tvj=150°C | 200 | ||||||
|
最大逆回帰電流 |
IRRM | Tvj=25°C | 193 |
A について |
|||
| Tvj=125°C | 216 | ||||||
| Tvj=150°C | 218 | ||||||
|
逆回収手数料 |
QRR | Tvj=25°C | 20 |
μC |
|||
| Tvj=125°C | 40 | ||||||
| Tvj=150°C | 47 | ||||||
|
パルス毎の逆回復エネルギー損失 |
エレック | Tvj=25°C | 4.9 |
mJ |
|||
| Tvj=125°C | 21.2 | ||||||
| Tvj=150°C | 24.1 | ||||||
|
ダイオード熱抵抗 接続ケース |
RthJCD |
0.40 |
K / W |
||||
|
動作温度 |
TJop |
-40歳 |
175 |
°C | |||
生産量 特徴 (典型) 出力 特徴 (典型)
私はC について= f (V)CE) IC について= f (V)CE) Tvj= 150°C
移転 特徴 (典型) 切り替える 損失 IGBT(典型的な)
私はC について= f (V)遺伝子組み換え) E = f (RG)
VCE= 20VV遺伝子組み換え= ±15V,IC について= 100A,VCE= 900V
IGBT RBSOA
切り替える 損失 IGBT(典型的な) 逆向き 偏見 安全 動作する 面積 (RBSOA)
E = f (I)C について) IC について=f (V)CE)
V遺伝子組み換え= ±15V,RG= 5.1Ω, VCE= 900VV遺伝子組み換え= ±15V,Rゴフ= 5.1Ω,Tvj= 150°C
典型的な 容量 と a は 機能 について コレクター・エミッター 電圧 ゲート充電 (典型)
C = f (V)CE) V遺伝子組み換え= f (Q)G)
f = 100 kHz,V遺伝子組み換え= 0V IC について= 100A,VCE= 900V
IGBT
IGBT 臨時的な 熱力 阻力 と a は 機能 パルス 幅 前へ 特徴 について ダイオード (典型的な)
Zth (j-c) = f (t) IF について= f (V)F について)
切り替え損失 ダイオード (典型) 切り替え損失 ダイオード (典型)
E についてレック= f (R)G) Eレック= f (I)F について)
私はF について= 100A,VCE= 900V RG= 5.1Ω,VCE= 900V
ダイオード 臨時的な 熱力 阻力 と a は 機能 について パルス 幅
Zth (j-c) = f (t)
"1700V 100A IGBT ハーフブリッジ モジュール"は,2つのIGBTをハーフブリッジ構成に統合し,中程度の電力を必要とするアプリケーションに適しています.圧 (1700V) と電流 (100A) の正確な制御を提供します詳細な仕様については,製造者のデータシートで確認できます.
サーキット 図 タイトル
パッケージ 概要
寸法 (mm)
mm
